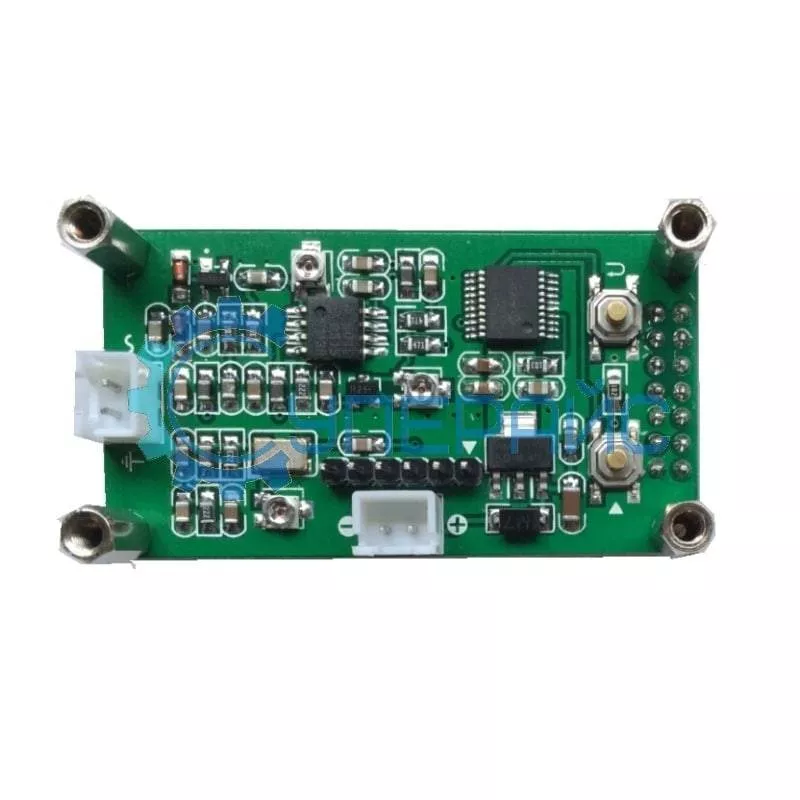

Частотомер PLJ-0802-E (1-1200МГц)
Технические характеристики PLJ-0802-E
| Диапазон частот | 1 МГц - 1200 МГц |
| Ручной режим диапазон частот | двухступенчатая настройка значения промежуточной частоты 0 - 99,9999 МГц шаг 100 Гц ( смещение ПЧ (IF) в плюс или минус) |
| Точность | ± 100 Гц |
| Время измерения | 0,64 с |
| Автоматическое сохранение настроек | есть |
| Опорный генератор | управляемый напряжением кварцевый генератор 13000 МГц (VC-TCXO в корпусе 5032) со стабильностью частоты ± 2.5 ppm |
| Синтезатор частот | HM8134-2 |
| Микроконтроллер, центральный чип | PIC16F648A Microchip |
| Разъёмы | DC IN (питание): HX2.54-2P socket RF IN (вход сигнала): HX2.54-2P socket ICSP (интерфейс программирования): 2.54-6P Pin |
| Общие характеристики | |
| Дисплей | LCD дисплей 0802 (8 символов, 2 строки) с подсветкой |
| Питание | DC 9 - 12 В (с защитой от перефазировки) |
| Мощность | 55 мА |
| Температура хранения | -30 - 60 °C |
| Рабочая температура | 0 - 40 °C |
| Габариты | 58 х 32 х 27 мм |
| Вес прибора | 40 г |
| Вес упаковки | 45 г |
| Комплектация | частотомер PLJ-0802-E – 1 шт |
Таблица зависимости чувствительности от частоты:
| Частота (МГц) | 5 | 10 | 30 | 60 | 100 | 150 | 200 | 300 | 450 |
| Чувствительность (мВ RMS) | 35 | 20 | 10 | 3 | 3 | 4 | 8 | 15 | 12 |
| Частота (МГц) | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| Чувствительность (мВ RMS) | 14 | 30 | 65 | 80 | 80 | 35 | 175 | 270 | 310 |
Частотомер LCD до 1,2 ГГц для замеров частоты передатчиков, приемников и генераторов сигнала в ВЧ/СВЧ диапазоне
Цифровой частотомер на pic контроллере PIC16F648A можно использовать для работы в виде отдельного прибора и встраиваемого модуля. Широкий диапазон, от 1 до 1200 МГц, простой, недорогой цифровой светодиодный индикатор, программируемость и "заточенность" на работу с трансиверами позволяют использовать его для измерения частоты в самых совершенных изделиях.
Частотомер с дисплеем LCD 0802 также имеет ручной выбор режима диапазона частот, с шагом 100 Гц и точностью +/- 100 Гц. Схема позволяет корректировать действия микроконтроллера. Для этого на плате имеется вход ICSP: 2.54-6P.
Особенности и возможности: вопросы и ответы
- Может ли частотомер с динамической индикацией оценивать частоты GSM? — Да, так как способен измерять частоты с приемлемой точностью до 2,4 ГГц.
- Стабилизирована ли частота опорного кварцевого генератора? — Температурная компенсация, управляемая напряжением, даёт точность ±2.5 ppm.
- Работает ли прибор без прерывания таймера? — Алгоритм управления временем измерения позволяет это делать.
- Как часто обновляются показания дисплея? — Период составляет: 0,64 с.
- Отображает ли экран промежуточные частоты, с их добавлением или вычетом? — Да, эти режимы настраиваются.
- Шкала корректируема? — Имеется 8 градаций яркости. Начальные нули гасятся. Есть фильтр отображения неверной частоты.
- Заданные параметры сохраняются? — Да, и восстанавливаются при включении.
Дополнительные особенности
Частотомер с динамической индикацией автоматически выбирает каналы. При слабом сигнале, для надёжности, можно выбрать ручное переключение. Программа микроконтроллера реализует 2-х ступенчатую настройку значений ПЧ, с минимальным инкрементом настройки 100 Гц. Возможно конфигурирование смещения ПЧ в положительную или отрицательную сторону. Если питающее напряжение недостаточно стабилизировано, то после диодного моста БП надо добавить конденсатор на 2000 мкФ. Частота опорного генератора устанавливается производителем по рубидиевому эталону и не требует коррекции.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
